工務店・施工業者の方部材・施工方法
適度な硬さでカットや曲げ加工が容易なフェンスと
しっかり保定できる専用の取付金具で施工もカンタンです。
屋根材や太陽光パネルのフレーム形状に合わせて、3つの金具をお選びいただけます。
ご注意
バードブロッカーは、全ての部材が純正取付金具・フェンスのみで施工されたもの以外は本来の耐久性、防鳥性能を発揮できません。必ず純正部材のみの組み合わせで取扱資料に従って施工してください。
- ※SHARP製パネルにおいては、バードブロッカー純正部材以外を使用するとパネル保証の対象外となりますのでご注意ください
- ※その他パネルメーカーについては各メーカーにお問い合わせください

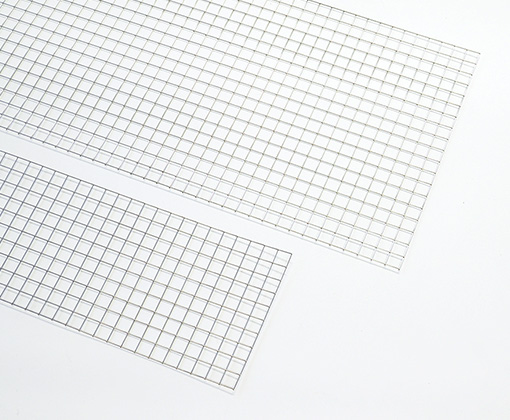

フェンス
| 仕様 | 内容 |
|---|---|
| 品名 | フェンス100・190 |
| 寸法 | 100：縦100×幅1190mm（設置隙間70mmまで対応） 190：縦190×幅1190mm（設置隙間150mmまで対応） |
| 設置間隔 | 1000mmごとに1枚使用 |
| マス目間隔 | 10mm |
| 重量 | 100：99g 190：186g |
| 材質 | ステンレス（SUS304） |
割り付け

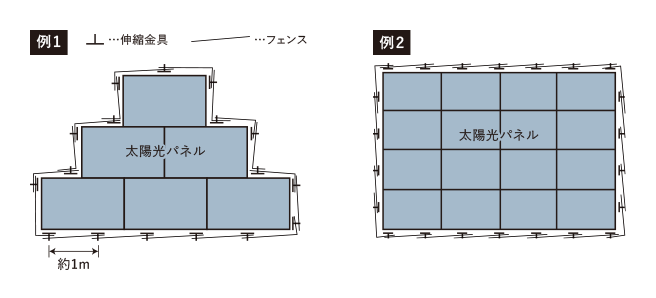

バードブロッカーを設置する割り付けを考えます。フェンスの端を次のフェンスと重ね合わせて約1ｍ間隔で取付金具で固定することを基本に、コーナー部にもバランスよく取付金具を配置します。
太陽光パネルはサイズや設置状況など現場により違いますので、実際の割り付けは現況に応じて対応してください。
伸縮金具
しっかり保定できる支柱金具。
隙間の高さに合わせてサイズを選んでください
| 仕様 | 内容 |
|---|---|
| 品名 | 伸縮金具 |
| 寸法 | 幅45×奥行54mm（組立後） |

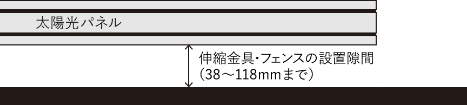

| 設置可能隙間 |
|
| 材質 | ステンレス (SUS304) 3M社製 屋外用強力両面テープ付 |

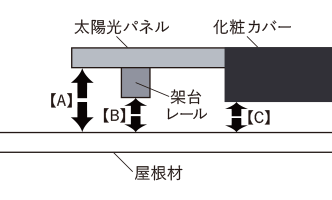

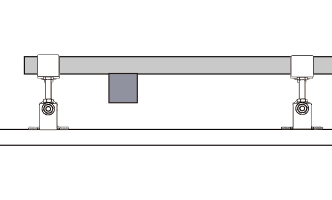

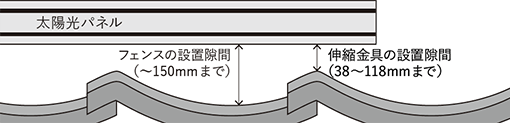

取り付け場所の隙間寸法【A】を測る（割付状況によっては架台レール下【B】又は化粧カバー下【C】に取り付ける場合があります）。
伸縮金具の両面テープの剥離紙を剥がし、約1m間隔およびコーナー付近に設置してください。

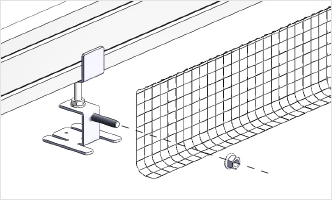

図の通りフェンスを取り付けます。この時、フェンス下部の余った部分は、曲げながら外へ流してください。
積雪が予想される地域での設置について
積雪が予想される場所への設置は必ず軒側に伸縮金具をご使用ください。
※地域や環境によって状況が異なるため、詳しくはお問い合わせください。
瓦屋根など凸凹がある屋根の場合
伸縮金具の底部を湾曲させて設置・接着します。

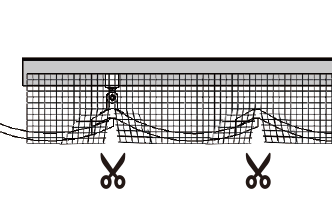

フェンスは金切りバサミやニッパーで切り込みを入れ、隙間ができないよう注意して外へ流します。
- ◎伸縮金具が立てられない場所はスライド金具やフック金具を使用することで設置が可能です。
- ◎取り付け場所の清掃を十分に行った上で作業してください。
- ◎本製品のご利用の際には、取扱説明書をよく読んだ上でご利用ください。
フック金具
太陽光パネルのフレームがコの字形状であればフック金具が使用可能。
従来と比べてスピーディでコストを抑えることが可能です。
| 仕様 | 内容 |
|---|---|
| 品名 | フック金具 |
| 寸法 | フック：Φ2mm×125mm ストッパー：Φ30mm |
| 材質 | ステンレス (SUS304) |
太陽光パネルのフレームがコの字形状であれば、フック金具をご使用いただけます。フレームにフックを引っ掛け、ストッパーで固定するだけでしっかりとフェンスを設置することが可能です。
フック金具はフェンス1枚に約34cmピッチで使用します。
- ※フック金具は、一度取り付けると再利用できませんので、設置の際はご注意ください。太陽光機器のメンテナンス等でフェンスを着脱する際には、改めてフック金具、フェンスをご用意いただく必要があります。
ご注意

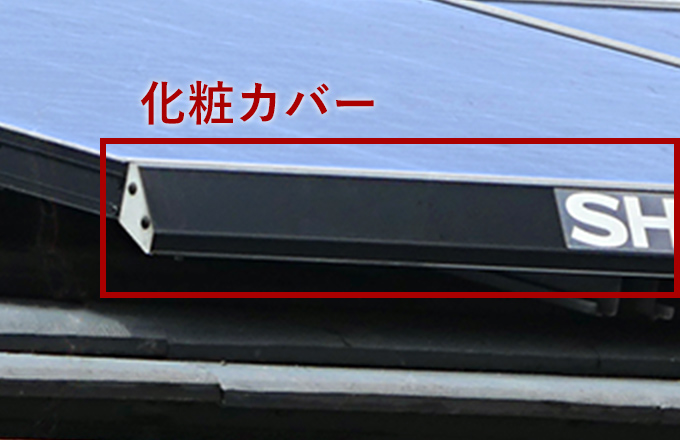

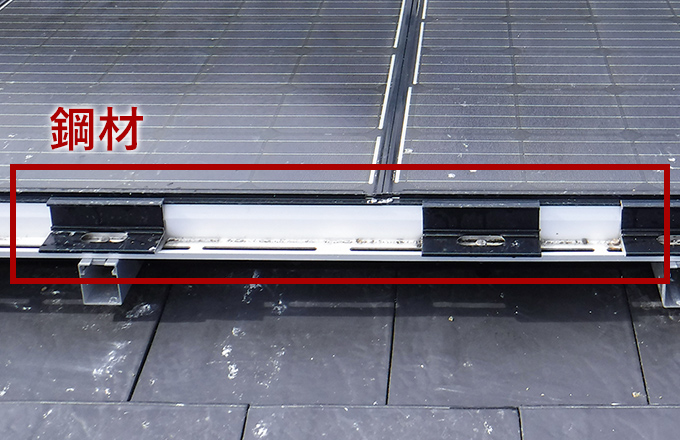

太陽光パネルのフレーム側面に化粧カバーや鋼材（アルミレール）などが付いている場所（主に軒・棟側）にはフック金具は使用できません。伸縮金具をご使用ください。
割り付け
フック金具はフェンス1枚に約34cmピッチで使用します。
- ※フック金具は、一度取り付けると再利用できませんので、設置の際はご注意ください。
- ※フック金具を使用した場合、太陽光機器のメンテナンス等でフェンスを着脱する際には、改めてフック金具、フェンスをご用意いただく必要があります

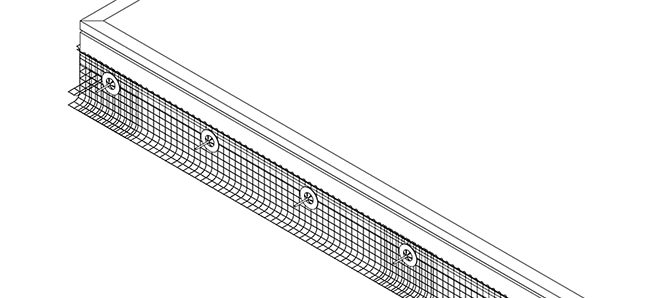

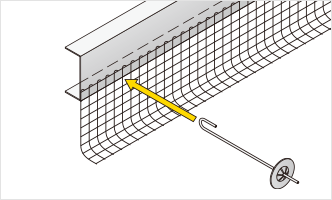

フェンスにフック金具を差し込みます。

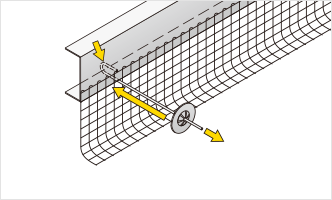

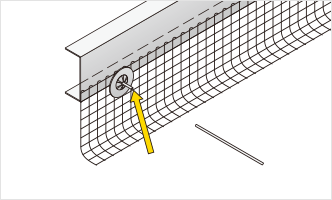

金具を引っ張り、フックをフレームに引っ掛けたら、ストッパーを押し込んでフェンスを固定します。
固定したら、余ったフック金具をカットします。

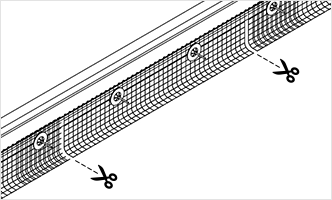

メンテナンス箇所のフェンスをカットします。

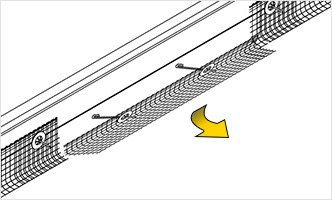

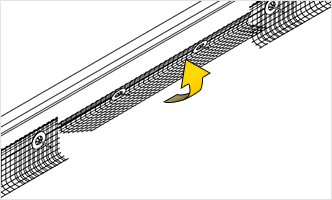

フェンスを上に折り曲げます。
フックを外して引き抜きます。
スライド金具
伸縮金具を立てられない場所に。
| 仕様 | 内容 |
|---|---|
| 品名 | スライド金具 |
| 寸法 | 幅40mm /85g ボルト長 M6×25mm |
| 設置可能厚み | 25～52 mm（太陽光パネル厚み） |
| 材質 | ステンレス (SUS304) 3M社製 屋外用超強力両面テープ付 |

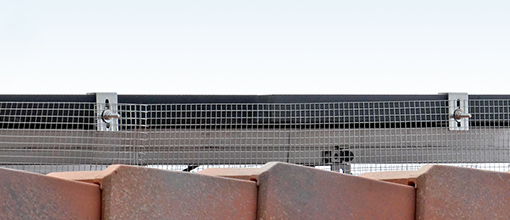

設置例

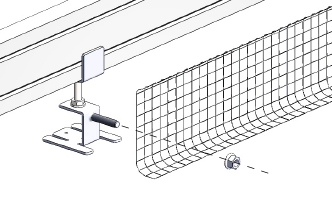

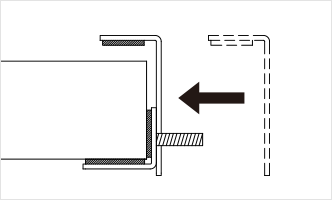

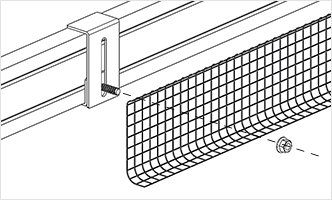

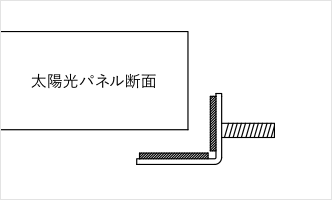

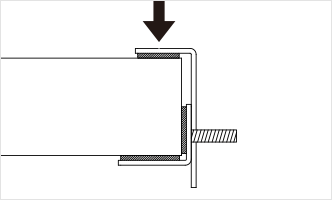

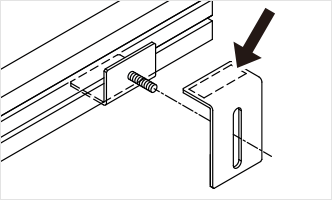

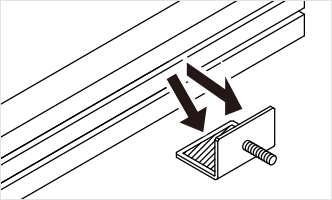

スライド金具は屋根材のきつい段差や形状の問題で伸縮金具を立てるのが困難な場合に使用します。太陽光パネルの厚みに合わせて金具をスライドさせて接着し、フェンスを取り付けます。
ご注意
太陽光パネルのフレーム側面に化粧カバーや鋼材（アルミレール）などが付いている場所（主に軒・棟側）にはスライド金具は使用できません。伸縮金具をご使用ください。
また、パネルフレームに突起があり接着の妨げになる場所にはスライド金具は使用できません。
